5/5 (3) CAT 6a Netzwerkdosen anschließen – Keystone / E-DAT

Lerne wie du Keystone- / E-DAT-Module richtig anschließt

In diesem neuen Video ‚Netzwerkdosen anschließen mit einem Keystone- / E-DAT-Modul‚ möchte ich euch gerne zeigen, wie ihr richtig sowie fachmännisch, eine Netzwerkdose für euer Netzwerk Zuhause oder auch bei Kunden mithilfe von Keystone-Module anschließen könnt.

Weiterhin erkläre ich euch in diesem Video, was das mit der Auflege-Art KategorieA‚ und ‚B‚ bei dem Anschluss einer Netzwerk-Datenleitung auf sich hat, welche Datenleitung ihr am besten für euer Projekt verwenden solltet, welches Werkzeug ihr für die Anschlussarbeiten wirklich gebrauchen solltet und wir ihr dieses dann richtig benutzt.

Video – Netzwerkdosen anschließen mit einem Keystone- / E-DAT-Modul CAT 6a

Keystone Netzwerkdosen anschließen – Benötigtes Material, Werkzeuge und die einzelnen Arbeitsschritte

Die für die durchzuführenden Arbeiten benötigten Werkzeuge sowie das benötigte Material für das Netzwerkdosen anschließen habe ich hier einmal zusammengestellt.
Ebenso findet ihr die einzelnen Arbeitsschritte für einen fachmännischen Anschluss von Keystone-Module.

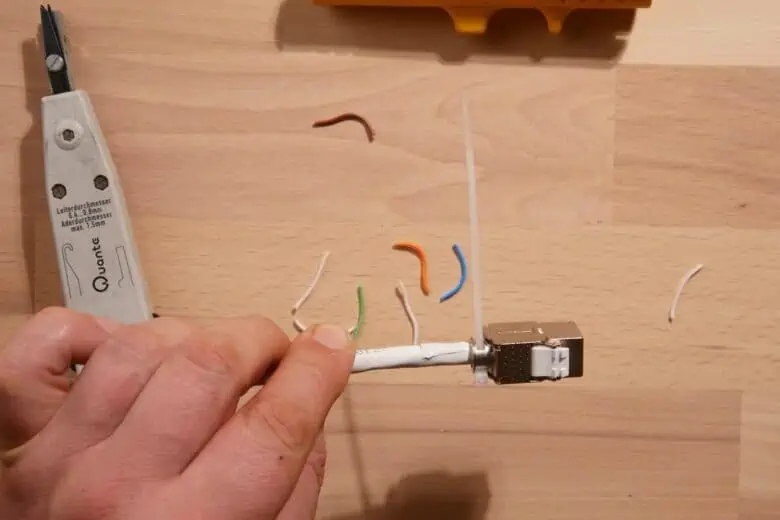

CAT 6a Netzwerkdosen anschließen - Keystone / E-DAT 2

Benötigte Werkzeuge:

– Mikro-Seitenschneider für das Kürzen der einzelnen Drähte
– Seitenschneider zum Durchtrennen der Datenleitung
– Cutter
– Schraubendreher (4,0 mm Schlitz) oder Phasenprüfer
– Ggf. Wasserpumpenzange bei einigen Modulen zum Verpressen des Moduls
– Permanent-Marker zum Beschriften der Leitung

Material:

– Keystone E-DAT-Modul Cat 6a
– Datenleitung Cat 7 Simplex
– Isolierband

Einzelne Arbeitsschritte Netzwerkdosen anschließen:

Step 1

Netzwerkdose anschließen Bild 1

Werkzeug zum Auflegen vorbereiten

Step 2

Netzwerkdose anschließen Bild 2

Mit dem Cutter vorsichtig den Mantel ungefähr 6-7 cm anritzen und dann durch leichtes Knicken, den Mantel entfernen.

Step 3

Netzwerkdose anschließen Bild 3

Nun das Metallschirmgeflecht nach hinten schieben und miteinander verdrillen. Die Schirmfolie der einzelnen Aderpaare leicht lösen und dann die Folie ganz unten entfernen (wenn die Folie unten mit dem Mikro-Seitenschneider leicht eingeschnitten wird, dann lässt sich die Folie leichter entfernen).
Danach die vier einzelnen Adernpaare, entsprechend der Farbkodierung der Kategorie A (siehe Bild Step 4) anordnen.

Step 4

Netzwerkdose anschließen Bild 4

Adernpaare entsprechen der Kategorie A der Farbmarkierung des Klemmsteins anordnen.

Step 5

Netzwerkdose anschließen Bild 5

Die jeweiligen Adernpaaree entsprechend der Farbkodierung der Kategorie A in den Klemmstein einführen und diesen dann bis zum Mantel nach hinten schieben.

Step 6

Netzwerkdose anschließen Bild 6

Nun die einzelnen Adern in die entsprechende Vertiefung des Klemmsteins passend farblich einfädeln.

Step 7

Netzwerkdose anschließen Bild 7

Die überstehenden Adern bündig am Klemmstein-Gehäuse mit dem Mikro-Seitenschneider entfernen.

Step 8

Netzwerkdose anschließen Bild 8

Nach dem Entfernen der überstehenden Adern, sollte das Ergebnis wie auf diesem Bild aussehen.

Step 9

Netzwerkdose anschließen Bild 9

Das Schirmgeflecht um den Mantel drehen und das Ende des Schirms mit einem Isolierband am Mantel fixieren. Hierbei beachten, dass genug Kontaktfläche mit dem Metallschirm für das spätere Modul vorhanden sein muss!

Step 10

Netzwerkdose anschließen Bild 10

Nun den Klemmstein in die Kontaktaufnahme des Moduls stecken (bitte die Markierung am Klemmstein sowie am Modul beachten).

Step 11

Netzwerkdose anschließen Bild 11

Jetzt die beiden Metallabdeckungen des Moduls kräftig zusammendrücken oder hierbei eine Wasserpumpen-Zange zu Hilfe nehmen.

Step 12

Netzwerkdose anschließen Bild 12

Ist das Modul richtig verschlossen, wird dieses mithilfe des mitgelieferten Kabelbinders um den Metallkragen gesichert. Danach mit dem Mikro-Seitenschneider den Überstand des Kabelbinders entfernen.

Netzwerkdosen anschließen – Belegung nach Kategorie T568A und Kategorie T568B

Wer sich die LSA-Netzwerkanschlussdosen, LSA-Patchpanel oder Keystone- / E-DAT-Module genauer anschaut, wird neben der farblichen Kennzeichnung sowie der Nummerierung der Anschlussklemmen, auch die Buchstaben ‚A‚ und ‚B‚ auffallen. Hierbei handelt es sich um die jeweilige Kategorisierung / Belegungsart, welche angibt, wie die Datenkabel bei den jeweiligen Anschlusseinheiten angeschlossen / aufgelegt werden müssen.

Belegung Netzwerkkabel Kategorie A
Belegung Netzwerkkabel Kategorie A – Quelle: kabelscheune.de
Belegung Netzwerkkabel Kategorie B
Belegung Netzwerkkabel Kategorie B – Quelle: kabelscheune.de

Welche Anschlussbelegung sollte hier ausgewählt werden?

Diese Frage ist sehr leicht zu beantworten, da der Standard für die Belegung der Netzwerkdatenkabel in Europa generell immer Kategorie A ist und nach Kategorie B nur im amerikanischen Raum aufgelegt wird.

Bei gewerblichen Anschlussarbeiten (Gewerbeobjekte, Industrie, etc.) wird der Kategorie-Standard in der Regel von der jeweiligen IT-Abteilung, dem Elektro-Planer / Planungsbüro vorgegeben.

Netzwerkdosen anschließen – Kleiner Tipp von mir!

Wie im Absatz erwähnt, gilt für Europa generell die Kategorie A. Daher sollte diese Kategorie auch immer genutzt werden!

Sollte im späteren Verlauf mal eine Netzwerk-Anschlusskomponente ausgetauscht werden müssen (gerade im gewerblichen Bereich), entstehen durch die Nutzung des Kategorie-Standards keine Anschlussfehler bezogen auf die Belegung der Netzwerkkomponenten. Spätestens bei der Erstellung der Prüfprotokolle kommt dann große Freude bei der Fehlerbehebung auf. Daher lieber gleich von Anfang an diesen Standard einhalten und man spart viel Zeit und Geld bei der Durchführung von größeren Projekten.

Hier spreche ich aus Erfahrung… 🙂

Netzwerkdosen anschließen – Welche Datenleitung sollte gewählt werden?

Für die heutige und auch zukünftige Netzwerk-Infrastruktur reicht eine Verkabelung mit Cat 7 vollkommen aus. Mit Cat 7-Leitungen ist eine Übertragungsrate von bis zu 10 Gigabit auf 100 m möglich. Bedenken sollte man aber, dass für diese Übertragungsgeschwindigkeit auch die restliche Komponenten im Netzwerk darauf ausgelegt werden müssen. Das heißt auch verwendete Switches, Netzwerkkarten müssen 10 Gigabit-fähig sein. Das Ausrüsten mit diesen 10 Gigabit-fähigen Komponenten ist mit deutlich mehr Kosten im Vergleich zu Komponenten im 1 Gigabit-Bereich.

Weiterhin ist zu beachten, dass die immer mehr verbreiteten 2,5 Gigabit-Netzwerkanschlüsse nicht mit 10 Gigabit-Übertragungstechnik kompatibel sind und hier die Geschwindigkeit der Datenübertragung auf 1 Gigabit heruntergedrosselt wird.

Für normale Anwendungen (Audio- / Video-Streaming, Internet, Video-Konferenzen, etc.) im Heimnetz- oder SoHo-Bereich reicht eine Infrastruktur mit 1 Gigabit Übertragungsgeschwindigkeit vollkommen aus.
